仿真平台&3D动态测量

对于现代航空器、航天器、车辆、船舶等的制造研发过程中，进行6D动态仿真实验已经成为不可或缺项目。故此，用于6D仿真的6杆平台动态位姿指标成为了衡量仿真平台的硬性指标。实际应用中，机械、控制等多方面因素，会产生6D平台的动态运动轨迹误差，误差过大，就会使得平台达不到预期的精度要求。

而评价造成误差的众多原因之中，其动态3D空间误差的评价是非常重要的一项。此项数据需要在动态、高精度的情况下测得，这就对传统的测量方式提出了挑战，因为传统静态测量手段很难测得出有效的动态3D数据，故而，寻找一种大范围、高精度、可动态采数测量的手段，成为了解决仿真平台检测问题的关键。

API激光跟踪仪动态3D精度检测解决方案

为解决机构动态3D空间位置精度测量的难题，API公司研发出了3D点动态测量靶标 - ActiveTarget活动靶标（如图1，以下简称AT靶标）。AT靶标与传统的跟踪仪SMR靶球类似，将跟踪仪激光经由反射镜体反射回跟踪仪完成空间位置测量，其特别之处在于AT靶标横、纵两方向有驱动电机，具备自动定位反射靶的能力，相当于是一个机动化的SMR。

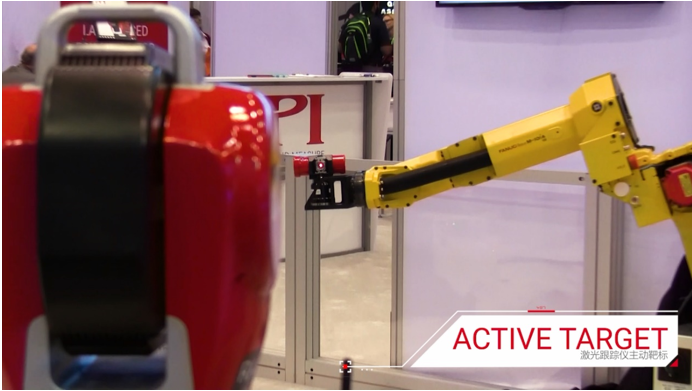

图1：Radian激光跟踪仪与ActiveTarget活动靶标

在实际测量作业中，AT靶标具有如下优势：

- 不管在空间中处于什么方位以及是否移动，AT活动靶标会始终锁定激光束，即便在快速而任意的移动测量中，激光跟踪仪也不会跟丢激光束；

- 测量过程中，AT活动靶标无需人为手动干预，即可自动跟踪任何旋转运动中的目标体，完成空间3D动态位置的坐标采集；

- AT靶标的出现，使得大型5轴/6轴机床、机器人、仿真平台、机构等的动态3D空间位置高精度测量得以轻松实现。

仿真平台3D动态测量需求

针对仿真平台3D动态数据的测量，需使仿真平台在规划路径下启动运行，测得在动态运行轨迹下的各位置数据，并进行计算分析，最终实现：

1、将测得的动态点位坐标与理论运行数模轨迹比较，查看其空间误差值，并得到最大角位移误差及最大线位移误差；

2、通过测得点间距离变化及相对点对中心的角度变化，与对应间隔下的时间比较，得出最大线速度及角速度；

     3、将动态轨迹点在三相限平面内投影，查看各运动体间运行过程中的动态匹配性能。

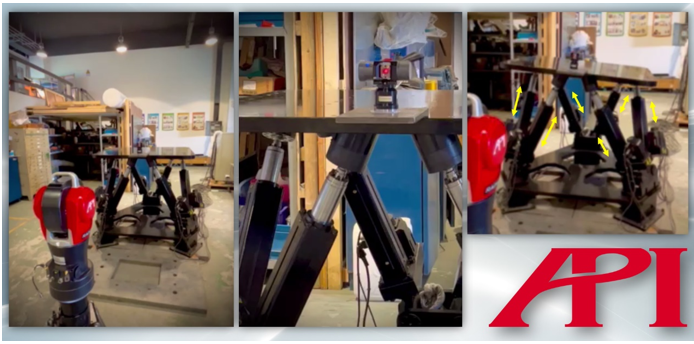

图2：仿真平台检测现场：Radian激光跟踪仪与ActiveTarget活动靶标配合实现仿真平台的3D动态测量

（左图为测量现场全景；中图为AT靶标特写；右图为仿真平台各机构运动方向示意）

实际测量与目标实现

实际测量时，只需将Radian激光跟踪仪架设在合适的位置，激光射入固定在目标端的AT靶标，即可开始测量。目标端沿既定轨迹行进或移动，Radian激光跟踪仪以1000点/秒的采数速率进行动态测量，并将数据实时传输至测量软件记录，用于实时或后续计算分析。

整个测量过程中，AT靶标始终以最佳的姿态面对激光跟踪仪并锁定激光束，自动调整姿态，无需人工干预，保障整个测量的流畅与高效。

ActiveTarget主动靶标采用高集成设计，体积小巧，整机仅重0.9千克，拥有极高的光学定心精度，并可在水平方向实现360°无限旋转，方便以任何姿态装卡在待测目标末端，为测量作业提供最大的便利；同时，其电池供电的工作方式，彻底摆脱线缆的束缚，常规环境中超过16小时的工作续航，更是为整个测量作业的流畅提供了强有力的保障。

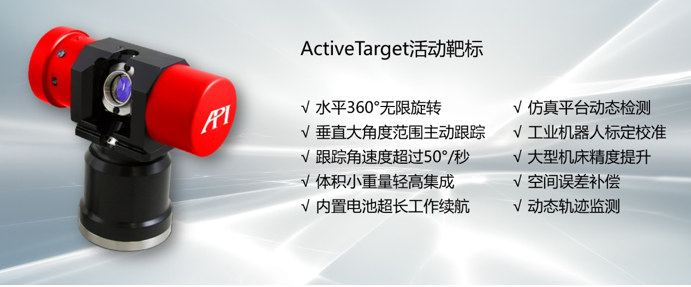

图3：ActiveTarget活动靶标

结论

综上所述，API品牌的Radian跟踪仪配合ActiveTarget活动靶标，整套系统安装方便、快捷，操作简单，只要对跟踪仪以及AT活动靶标进行几个简单步骤的安装就可以解决仿真平台的动态3D轨迹测量工作，为整体提高仿真机的性能打下良好的基础。
